電気柵パルス発生回路2ピンイグニッションコイル用

・電気柵用のパルス信号を発生させる回路です

・自動車のイグニッションコイルを流用した電気柵を自作しようとするとき殆どの人がパルス発生回路でつまづきます
 パルス発生回路以外は市販の回路を相互接続するだけなので誰でもできます
 この回路はパルス発生回路をキット化することにより電気柵の自作を容易にするものです
 回路やソフトはライセンスフリーです自由に複製、改変してかまいません
・この回路は12Vバッテリーを前提にした省電力回路です
 100Vが使える場所はこの回路は不適です
・HYUNDAIのイグニッションコイル(部品番号 27301-2B010)を使用したときの威力はあまり大きくありません
 10x10m4段=160mの柵線を接続したときの電圧は約2750Vです。これは最大通電時間の2.4ミリ秒の時でそれ以下ではもっと電圧が低くなります
・これ単体では電気柵にはなりません。他に必要なものは
  1.自動車用の2ピンイグニッションコイル
    端子が3つや4つのタイプは使用できません
  2.12Vバッテリー
  3.タイマー 常時通電している場合は不要
  4.柵線やその支柱、アース棒
・電源電圧 12V~17V リチウムイオン電池x4本直列の構成で使えます
・設定可能な項目
  1.電撃電圧=コイルへの通電時間 通電時間が長いほど電気柵の出力電圧は高くなります
  2.電撃間隔
  3.電撃回数
    自動車のイグニッションコイルは出力が弱いのですが高速動作可能です
    弱い出力を短時間に多数出力することによって威力を上げます
    例えば0.01秒置きに4連発といった出力が可能です
 出力を大きくすれば消費電力も大きくなることに注意してください
 連発数を多くするとそれに比例して消費電力が大きくなることに注意して下さい

注意:
・これは組み立てキットです 半田付けが必要です
 フラックスは使わないでください フラックスは半田の中心部に既に入っています
・防水のためケースに入れてください
・イグニッションコイルを使用した自作電気柵は市販の電気柵に比べて出力が強くありません
 自家消費用や家庭菜園向きです
 家畜の逃亡防止用としては威力が低すぎます


2024-05-06

動画
ファイル ファイルタイプ 添付ファイルの解説
denkisaku2pin4burst.wmv MOVIE 動作している所 wmvファイル
瞬間的に4回電撃を発生させています
基板上のLEDはイグニッションコイルへの通電中(=磁気エネルギーとしてコイルに充電されている)に点灯します
柵線が繋がっていないとき予期せぬところでスパークしないようにケース内部のスパークギャップ電極でスパークするようにしてあります
プリント基板の切れ端を電極にしています
柵線を接続すると柵線が負荷になるのでこのギャップでスパークしにくくなります
コイルに蓄えられたエネルギーを消費する場所が無いとイグニッションコイル自体の巻き線抵抗などで電力を消費することになるためコイルの寿命が短くなります
動物の抵抗値は電極のギャップ間よりずっと小さいので柵線に触れればそこに電気が流れこのスパークギャップではスパークしません

スイッチの意味


スイッチと電撃の関係


¥100ショップのタッパーに入れた作例

・市販のタイマーは消費電力が大きいので改造して使用します
・イグニッションコイルはHYUNDAI用 部品番号 27301-2B010
自動車のイグニッションコイルが発生する高電圧はマイナスの高電圧。電気柵として使用するときはプラスの高電圧でもマイナスの高電圧でもどちらでも問題無い
プラグを取り付ける箇所はかなり弱いバネになっている。赤いターミナルに長ナットをねじ込みイグニッションコイルをこれに押し付けて接触させている。半田付け等はしていない


威力を最弱(電撃回数1回、通電時間0.5ミリ秒、電撃間隔0.7秒、通電時間PM8:00~AM5:30)にするとリチウムイオン電池4セル=16.8Vで約1週間使用できます
通電時間(上のスイッチの意味の表を参照)を2倍にすると使用する電力は4倍になります


基板表面
・キットは所定の部品を所定の場所に半田付けするだけです 動かない場合の原因は99%以上の確率で部品の取り付け向きの間違い、半田付け忘れ、間違った部品の取り付けです
・印刷してあるのは部品番号です。半田付けすべき部品は部品表を参照します
・スイッチの所に印刷してあるb1,b2... は基板設計後にプログラムを変更したため意味のない文字です


部品表
・形状が同一の異なる部品に注意してください
・向きがある部品に注意してください
・両面基板は半田付けを間違えると簡単には取れません


電解コンデンサの向きやFET1の向き

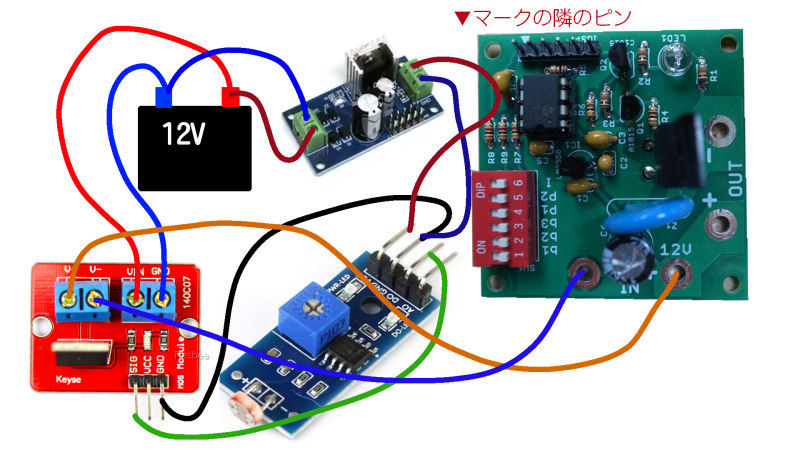

配線図
タイマーは市販品を改造してください ->中国製タイマーの省電力化
市販品のまま使うとタイマーの消費電力が大きすぎます
電撃は高電圧を発生させるので大きな電力が必要に思えるかもしれませんが極めて短時間しか通電されないため消費電力はあまり大きくありません
常時電力を消費しているタイマーの省電力化はバッテリーを長持ちさせるために重要です


ご参考の回路図

電子回路に詳しい人のための情報
ファイル ファイルタイプ 添付ファイルの解説
electric_fence_direct_2pin_pic_rev2_panel.zip Gerber FusionPCB用です
他の基板メーカーではV-CUTが製造エラーになります
FusionPCBはV-CUT無料です
1枚の基板にV-CUT4面付けしてあるので10枚製造すると40枚出来ます
この回路はライセンスフリーです自由に使ってください
electric_fence_direct_2pin_pic_rev2_eagle415.zip EAGLE プリント基板CAD EAGLE Ver4.15以上用
denkisakuHYUNDAI2pinMbasicpro.zip mikroBasic プログラムファイル一式 Mikrobasic pro キットのICにはプログラムが既に書き込んであります
